SILA 5000P-24

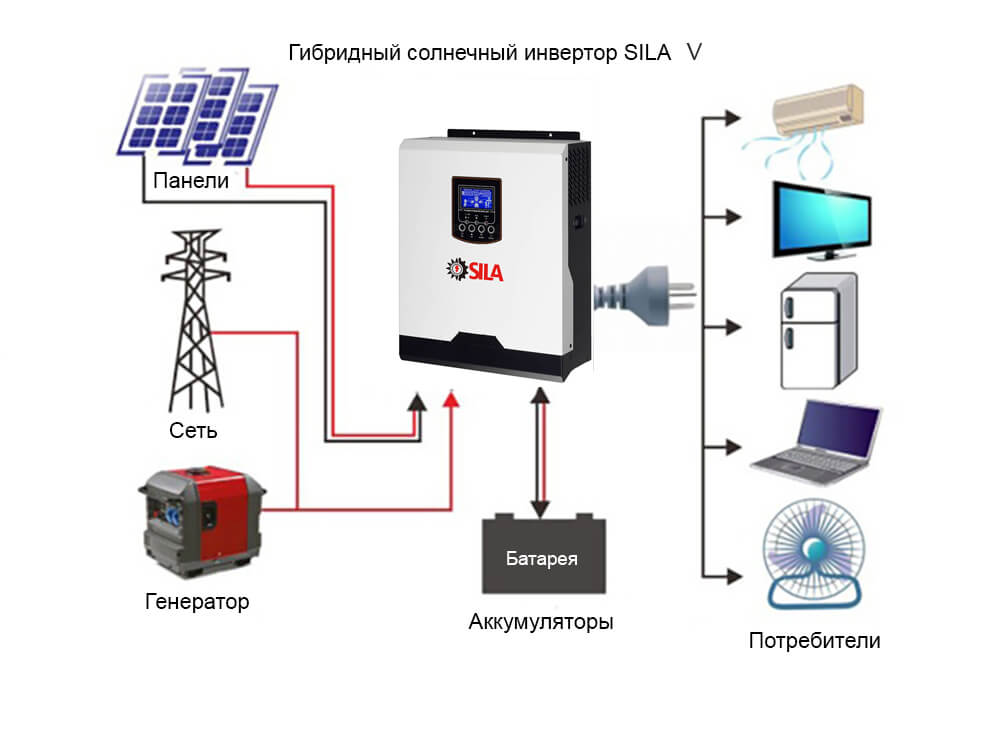

Гибридный солнечный инвертор SILA 5000P-24 это многофункциональный инвертор/зарядное устройство c напряжением 24В в котором сочитаются функции инвертора, контроллера заряда аккумуляторов от солнечных батарей и зарядного устройства аккумуляторных батарей от сети 220В для обеспечения бесперебойной подачи питания, с возможностью выбора приоритетов зарядки и нагрузки. Благодаря функции параллельного подключения может использоваться в мощных солнечных электростанциях и системах бесперебойного питания мощностью до 36 кВт.

Сферы применения:

• солнечные электростанции;
• источники бесперебойного питания;
• источники резервного электропитания;
• другие области применения;

Особенности и преимущества солнечного инвертор SILA 5000P-24:

• Чистая синусоида на выходе
• Микропроцессорное управление
• Встроенный ШИМ контроллер заряда от солнечных батарей
• Несколько режимов работы: параллельно с сетью, автономно, параллельно с сетью в режиме резервного источника питания
• Зашита от короткого замыкания и перегрузки
• Автоматический перезапуск при востановлении питания переменного тока
• Большой жидкокристаллический дисплей отображает всю основную информацию о работе системы солнечного электроснабжения
• Возможность соединения с компьютером для настройки и мониторинга работы системы электроснабжения
• Регулировка зарядного тока
• Настройка нижнего и верхнего парога зарядки аккумуляторов
• Выход для управления внешними устройствами ( такими как генераторы )
• Возможность параллельного подключения до 9 устройств

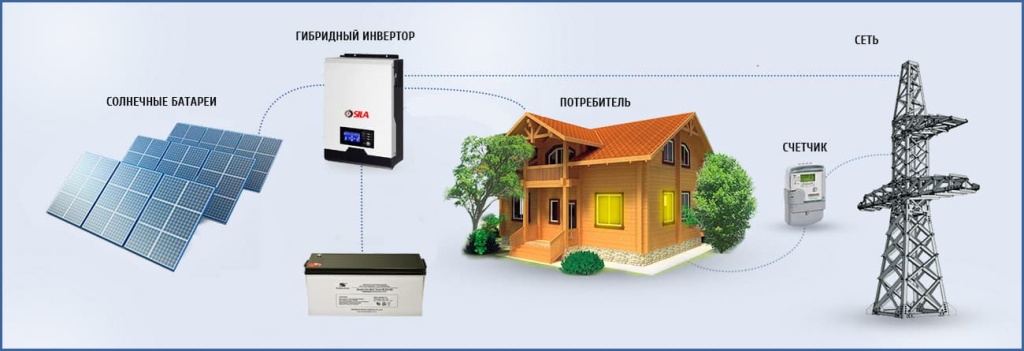

СОВМЕСТНО С ГОРОДСКОЙ ЭЛЕКТРИЧЕСКОЙ СЕТЬЮ:

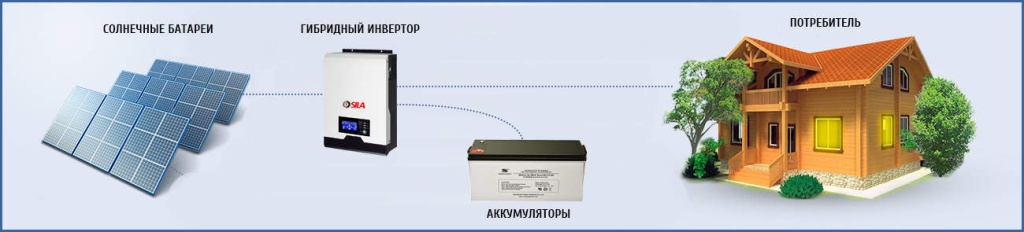

БЕЗ ГОРОДСКОЙ ЭЛЕКТИЧЕСКОЙ СЕТИ ( АВТОНОМНО ):

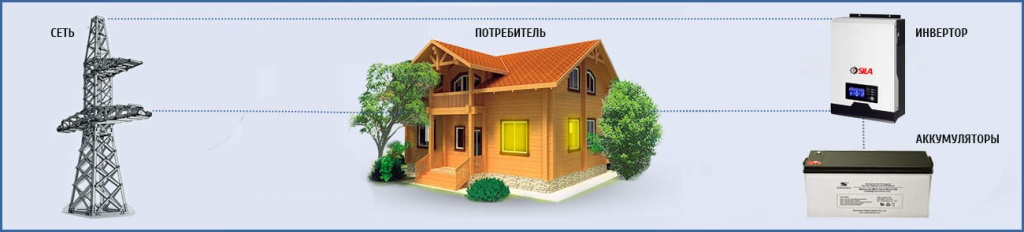

РЕЗЕРВНОЕ ( АВАРИЙНОЕ ) ЭЛЕКТРОПИТАНИЕ:

Технические характеристики
Модель	SILA 5000P-24
Тип устройства	Бестрансформаторный
Мощность	5000ВА / 4000Вт
Пиковая мощность	10000ВА / 8000 Вт ( < 5 сек )
Входное напряжение от АКБ	48 В
Коммуникационный порт	USB
Параметры Инвертора
Форма выходного сигнала	Чистый синус
Встроенный контроллер заряда	PWM (ШИМ )
Выходное напряжение	230В +-5%
Частота	50 гц
КПД	90~93%
Защита от перегрузки	110-150% - 10 с ; >150% - 5 с
Номинальное входное напряжение DC	24 В
Собственное потребление	1 А / 50 Вт
Параметры заряда от сети
Ток заряда	10 - 50 А ( Задается программно )
Максимальное напряжение аккумуляторов	30 В
Напряжение аккумуляторов в буферном режиме	24 В
Параметры заряда от солнечных батарей
Ток заряда	10 - 60 А ( задается програмно )
Номинальное напряжение аккумуляторов	24 В
Нижний и верхний пороги напряжения аккумуляторов	задаются программно
Максимальное напряжение солнечных батарей	75 В
Параметры заряда от сети и солнечных батарей
Максимальнная сила тока	110 А
Сила тока ( по умолчанию )	50 А
Параметры сети
Форма входного сигнала	Чистый синус ( сеть или генератор )
Номинальное входное напряжение	230В +-5%
Допустимое значение входного напряжения	90~280VAC (Обычный режим), 170~280VAC (UPS режим)
Прочие характеристики
Температура хранения, С	от -15˚С до +60˚
Рабочая температура, С	от -10˚С до + 55˚
Влажность	5~95%
Габариты, мм	180 х 310 х 485
Вес нетто, кг	11,5

Характеристики генератора

В режиме ИБП:
Коэффициент нелинейных искажений THD	10%
Диапазон напряжения	180 - 270 В
Крес- фактор	1.6
Максимальное напряжение	380 В
Частота	45 - 63 Гц
Биение частоты	0.3 Гц / сек
Обычный режим
Коэффициент нелинейных искажений THD	30%
Диапазон напряжения	100 - 270 В
Крест-фактор	1.6
Максимальное напряжение	380 В
Частота	45 - 63 Гц
Биение частоты	0.3 Гц / сек

Если на выходе генератора модифицированный синус, то уровень заполнения должен быть выше 60%
Инверторный генератор предпочтительнее обычного в виду лучших характеристик выходного сигнала.
Если параметры выходного сигнала генератора не удовлетворяют условиям, тогда тогда инвертор не будет его использовать.
Таблица примерного времени работы от аккумуляторных батарей инвертора Sila 4000P (PF 1.0)

Нагрузка (ВА)	Время работы от батарей при 48В пост. тока 100 Ач (мин)	Время работы от батарей при 48В пост. тока 200 Ач (мин)
500	613	1288
1000	268	613
1500	158	402
2000	111	271
2500	90	215
3000	76	182
3500	65	141
4000	50	112
4500	44	100
5000	40	90

Примечание: время работы от аккумуляторных батарей зависит от качества батареи, возраста и типа батареи. Технические характеристики аккумуляторных батарей у разных производителей могут отличаться.

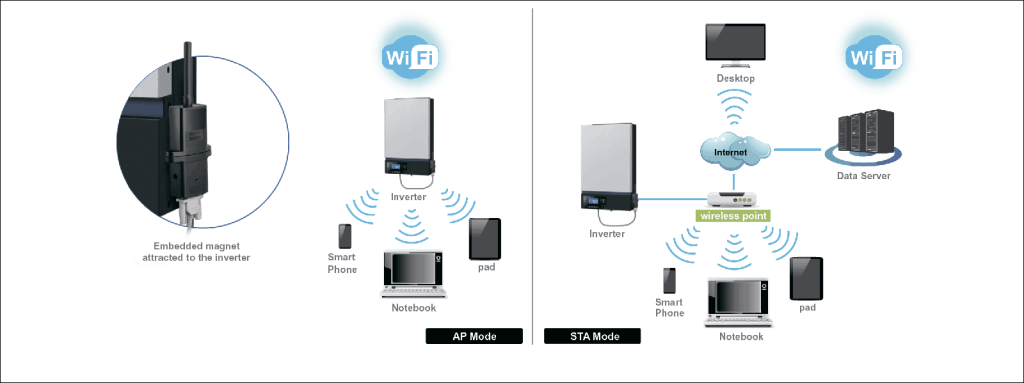

Для удаленного мониторинга за системой на базе данного инвертора вы можете использовать Wi-Fi модуль SILA

Благодаря данному модулю вы всегда в реальном времени сможете увидеть все основные показатели системы, а так же статистику и предупреждения об ошибках практически из любой точки земного шара. Использование данного модуля позволит вам не только наблюдать за системой, но так же используя статистические данные сделать ее более эффективной и предотвратить возможные поломку ( благодаря системе оповещения об ошибках ).

Для удаленного мониторинга за системой на базе данного инвертора вы можете использовать Wi-Fi модуль SILA
Благодаря данному модулю вы всегда в реальном времени сможете увидеть все основные показатели системы, а так же статистику и предупреждения об ошибках практически из любой точки земного шара. Использование данного модуля позволит вам не только наблюдать за системой, но так же используя статистические данные сделать ее более эффективной и предотвратить возможные поломку ( благодаря системе оповещения об ошибках ).

Скачать приложение WatchPower для удаленного мониторинга

  наведите ваш телефон на QR код ниже, после установки приложения следуйте инструкциям из руководства Инструкция по эксплуатации.

Документация

  Инструкция по эксплуатации (eng) [Скачать]
  Инструкция по эксплуатации (рус) [Скачать]
  Спецификация [Скачать]
